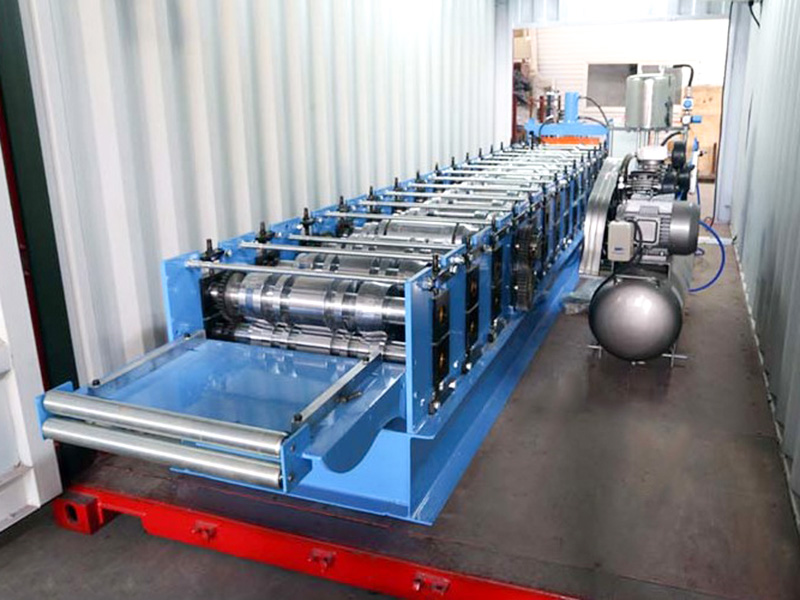

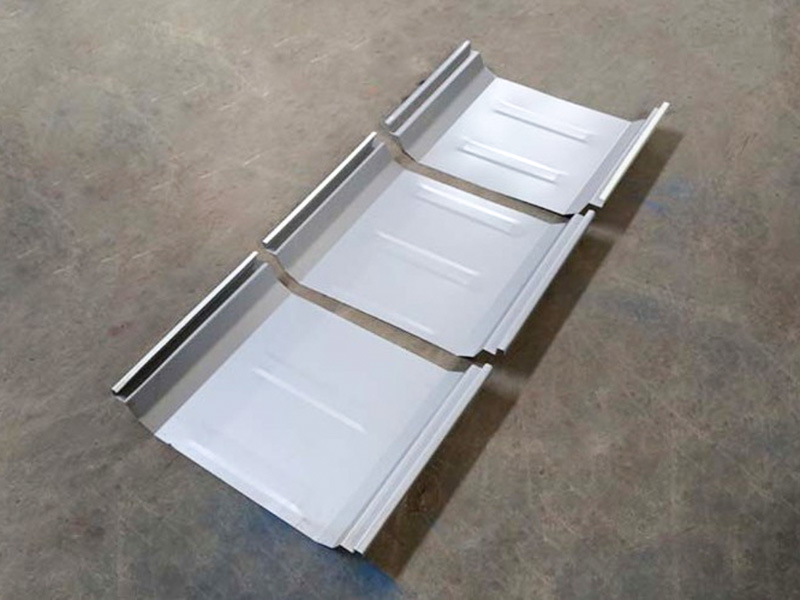

Im Vergleich zur herkömmlichen Rollformmaschine für Dachbahnen hat die Rollformmaschine mit Stehfalz eine kleinere Körpergröße, die Rollwerkzeuge sind jedoch fortschrittlicher. Erstens kann die Stehfalz-Rollformmaschine Metalldachpaneele aus vorbeschichtetem Stahl, verzinktem Stahl, Zink-Aluminium-/Zink-Aluminium-Paneelen und gelegentlich auch Aluminiumpaneelen herstellen. Tatsächlich produziert die Stehfalz-Rollformmaschine versteckte Befestigungselemente oder verdeckt befestigte Dachpaneele, die auf dem US-Markt sehr beliebt sind. Auf dem chinesischen Markt finden Kunden in der Regel Stehfalz-Rollformmaschinen 470 und 820 mit verdeckter Befestigung und auf dem nordamerikanischen Markt, insbesondere auf dem mexikanischen Markt, nennt man sie gerne Stehfalz-Rollformmaschinen LR18 / KR18 oder LR24 / KR24. Darüber hinaus ist die beliebteste Stehfalz-Rollformmaschine ein 610-Fugen-Stehfalz-Dachpaneel.
Jiangyin Hailong Machinery Factory ist YX66-470 Hochspezifische Stehfalz-Rollformmaschine Lieferant in China. Mit über 1200 Kundenbeziehungen bedienen wir zahlreiche Branchen mit kundenspezifischen Rollformanlagen und liefern YX66-470 Hochspezifische Stehfalz-Rollformmaschine zu verkaufen.
Zu den Kernkomponenten gehören typischerweise:
Lader/Abwickler: Belädt und wickelt die Metallspulen ab.
Führungs-/Richtvorrichtung: Stellt sicher, dass das Band gerade in den Formbereich gelangt.

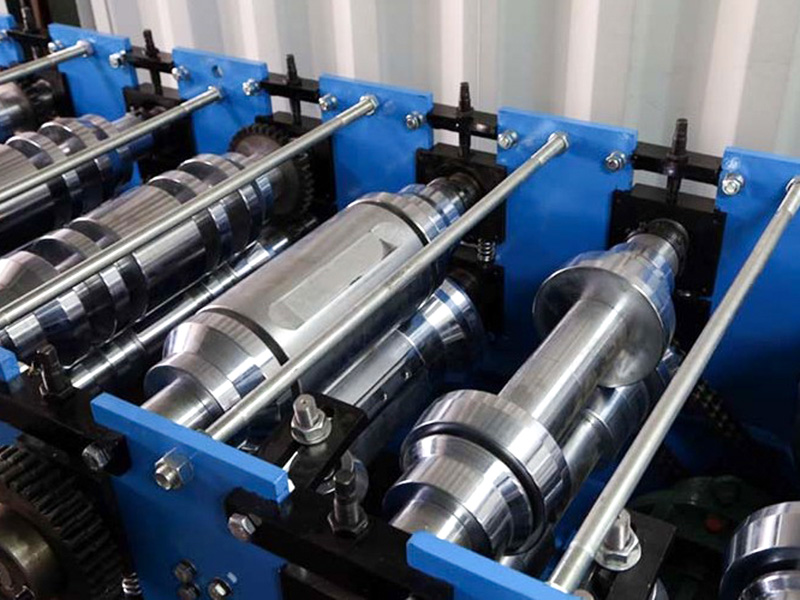

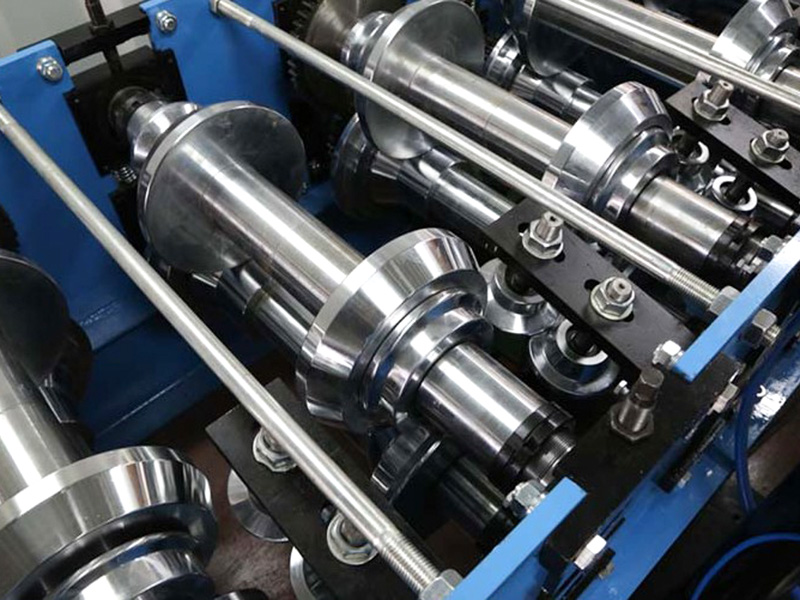

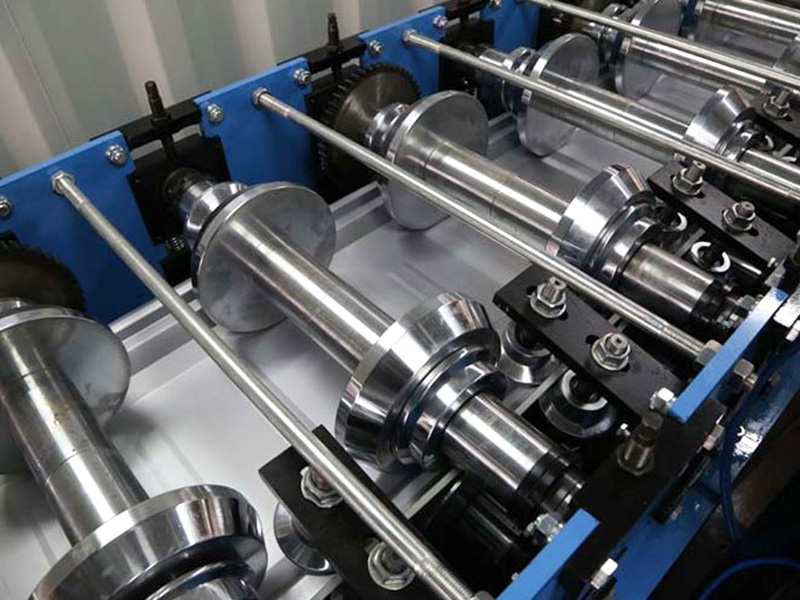

Mehrständer-Rollformrahmen: Die Kernkomponente, jeder Rahmen enthält ein oder mehrere Paare oberer und unterer Formrollen, ist für das allmähliche Biegen des Metalls verantwortlich.
Stanzeinheit: Automatisches hydraulisches Stanzen und Formen. Verschiedene Matrizen können konfiguriert werden, um unterschiedliche Prägeanforderungen zu erfüllen.

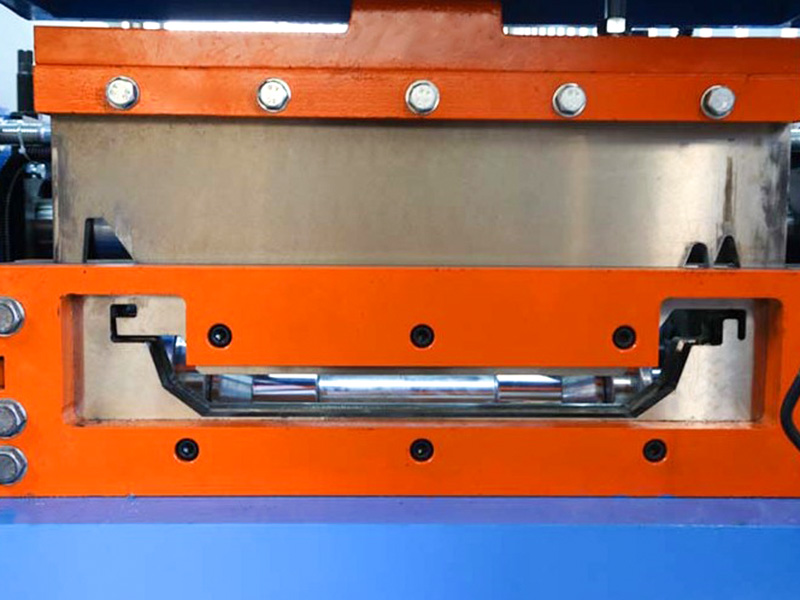

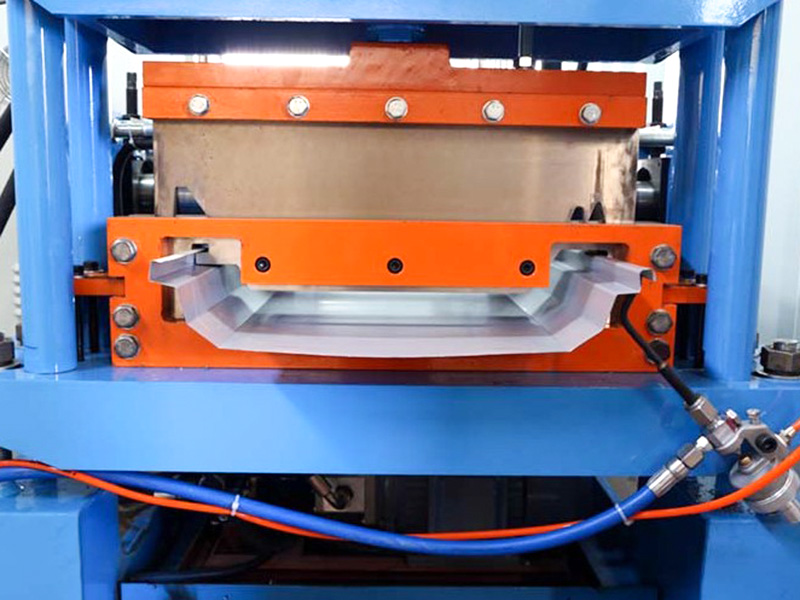

Schneidgerät: In der Regel handelt es sich um eine hydraulische fliegende Schere oder Anschlagschere, die das Plattenmaterial während der Weiterbewegung präzise auf die gewünschte Länge schneidet.
Entlade-/Stapelsystem: Sammelt und stapelt die geformten und geschnittenen Blätter.
Steuerungssystem (SPS): Steuert die Betriebsgeschwindigkeit, Schnittlänge und Zählung der gesamten Produktionslinie.
Hauptmerkmale und Anwendungen dieser Ausrüstung:
Äußerst spezifisch: Die Walzendüsen sind auf der Grundlage der präzisen Querschnittsform und der Maßanforderungen des YX36.5-780-Wellplattenmaterials konzipiert und gewährleisten genaue Endproduktparameter wie Wellenhöhe, Wellenteilung und effektive Breite.
Effiziente Produktion: Ein kontinuierlicher Betrieb ist möglich, wobei die Produktionsgeschwindigkeit typischerweise zwischen 15 und 30 Metern pro Minute oder mehr liegt, was es für Großprojekte geeignet macht.
Materialkompatibilität: Spulen aus verschiedenen Materialien (Stahl, Aluminium) und Beschichtungen (verzinktes, farbbeschichtetes PVDF/Polyester/SMP usw.) können verarbeitet werden, wobei die Dicke typischerweise zwischen 0,4 mm und 1,0 mm liegt (abhängig von den Fähigkeiten der Ausrüstung).
Präzises Schneiden: Ausgestattet mit einem Hochleistungsschneidsystem wird jede Platte präzise auf die Länge geschnitten.
Automatisierte Steuerung: Das SPS-System ermöglicht die Parametereinstellung, Betriebsüberwachung und Fehlerdiagnose und gewährleistet so eine einfache Bedienung.
| Technische Parameter | ||
| Artikel | Parameter | Bemerkung |
| Maschinenbasis | Nationaler Standard Nr. 45 I-Trägerstahl | Gesamtschweißstruktur |
| Rollenmaterial | Hochwertiger 45#-Stahl | Feinbearbeitet, abgeschreckt, mit Hartchrom beschichtet |
| Hauptwelle | φ75,45# Stahl | Feinbearbeitung, vergütet |
| Gruppen bilden | 18 | |
| Hauptmotorleistung | 7,5 kW | |
| Antriebsmethode | Kettenantrieb | |
| Cut-Off-Modus | Hydraulische Abschaltung | Die Motorleistung der Hydraulikstation beträgt 4,0 kW |
| Schnittmesser | Cr12MoV | Abgeschreckt, HRC58-62 |
| Abwickler | 5-Tonnen-Ladung mit Ladeplattform | Die Motorleistung der Hydraulikstation beträgt 2,2 kW |
| Kontrollsystem | Siemens/Schneider-SPS | |
| Hydrauliksystem | Marke BeiJin Huade | |
| Gesamtlänge der Produktionslinie | Etwa 18 Meter | |
| Gewicht der Ausrüstung | Ungefähr 6 Tonnen | |
| Dicke des Rohmaterials | 0,4–0,8 mm | Q235 verzinkte Spule |
| Produktionsgeschwindigkeit | 12~15 m/min | |
