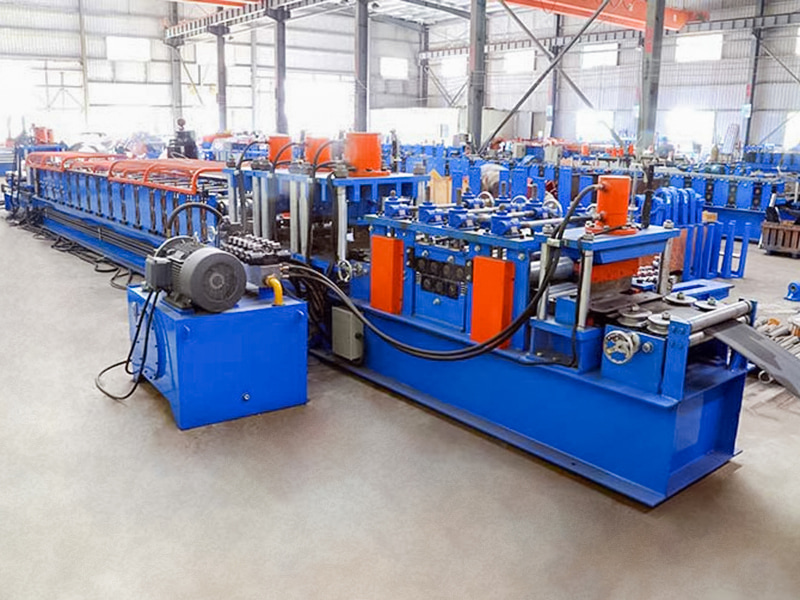

Die vollautomatische C-Pfetten-Rollformmaschine vom Typ 80-300 ist eine leistungsstarke automatisierte Produktionsanlage, die darauf ausgelegt ist, die Nachfrage der Bauindustrie nach groß angelegter, hocheffizienter und qualitativ hochwertiger Produktion von C-förmigen Stahlpfetten zu erfüllen. Es kann Stahlcoils bei Raumtemperatur automatisch und kontinuierlich zu verschiedenen C-förmigen Pfetten mit Steghöhen von 80 mm bis 300 mm walzen und das automatische Ablängen und Stapeln durchführen. Es ist eine der Kernausrüstungen moderner Stahlkonstruktionsfabriken.
Jiangyin Hailong Machinery Factory ist C80-300 Typ Vollautomatische C-Pfetten-Rollformmaschine Lieferant in China. Mit über 1200 Kundenbeziehungen bedienen wir zahlreiche Branchen mit kundenspezifischen Rollformanlagen und liefern C80-300 Typ Vollautomatische C-Pfetten-Rollformmaschine zu verkaufen.
Hauptarbeitsablauf:
Abwickeln: Das Stahlcoil wird auf den Abwickler gelegt, automatisch entfaltet und nivelliert.
Geführte Zuführung: Das Band wird in die formgebende Hauptmaschine geführt.

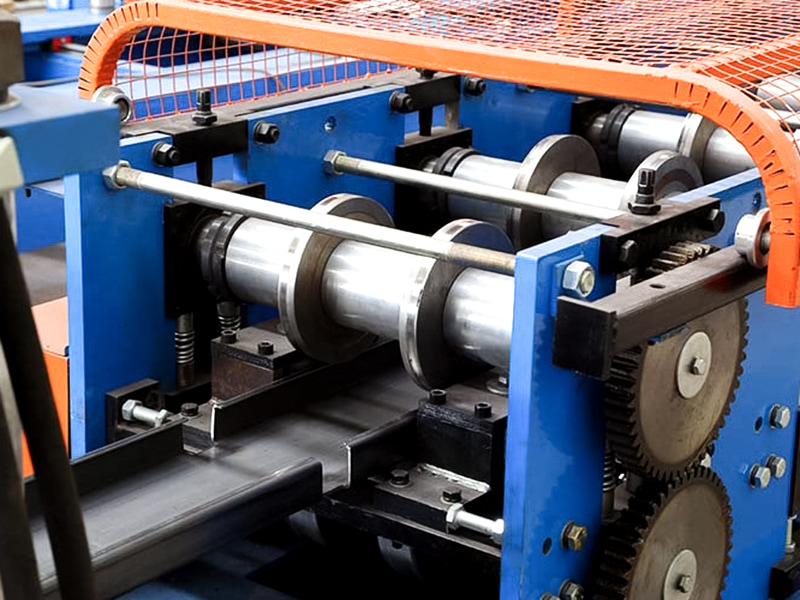

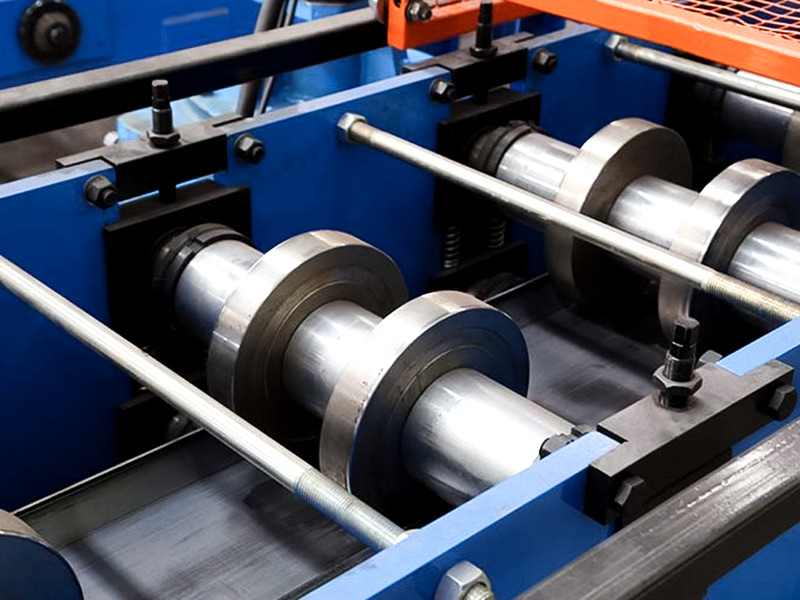

Rollformen: Das Band durchläuft nacheinander mehrere Gruppen (normalerweise mehr als ein Dutzend bis mehr als zwanzig) von Formrollenstationen. Jede Rolle übt eine präzise Biegekraft auf das Band aus und verändert seine Form allmählich von einer flachen Platte zu einem endgültigen C-förmigen Abschnitt.

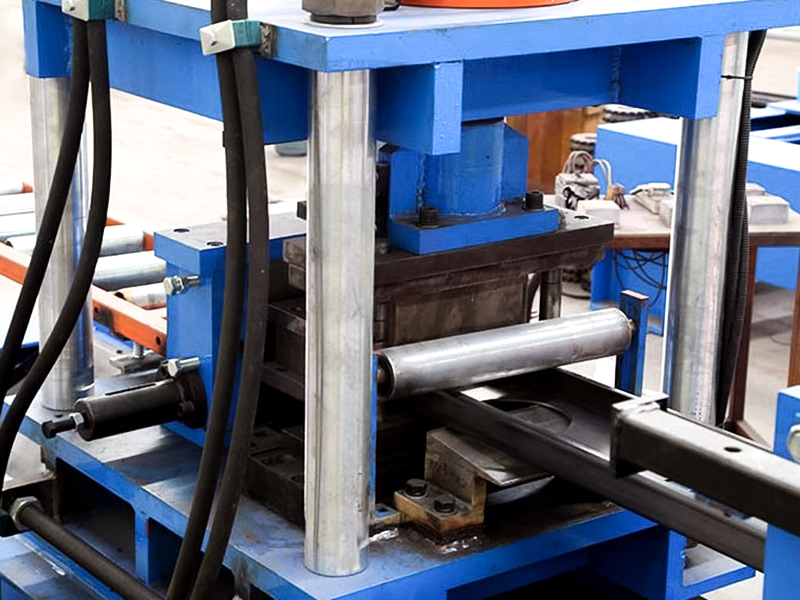

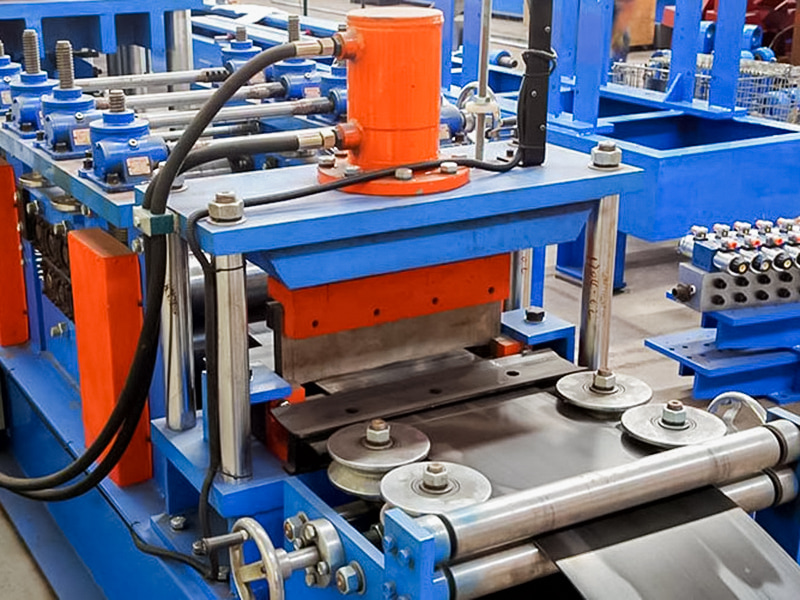

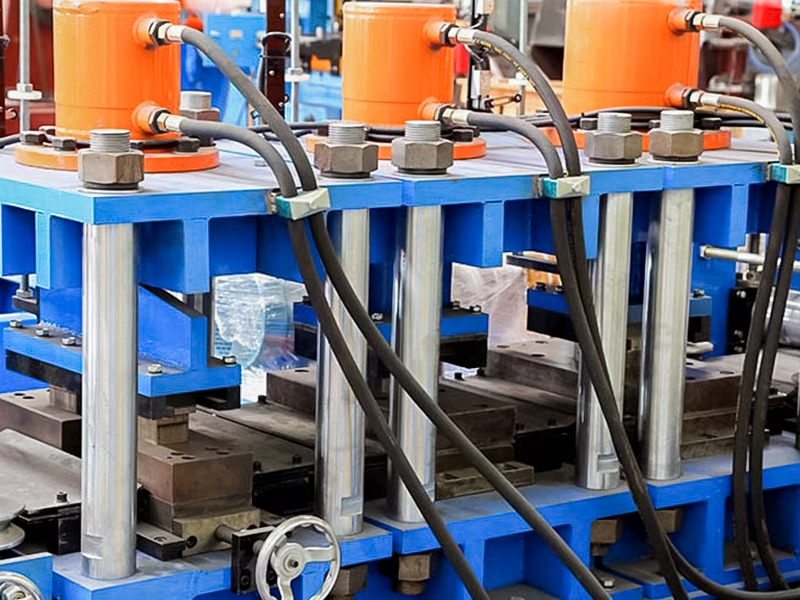

Online-Stanzen/Prägen (optional): Einige Modelle integrieren während oder nach dem Formen Stanzeinheiten, die automatisch Verbindungslöcher oder andere Markierungen in die Bahn oder die Rollkante stanzen können.

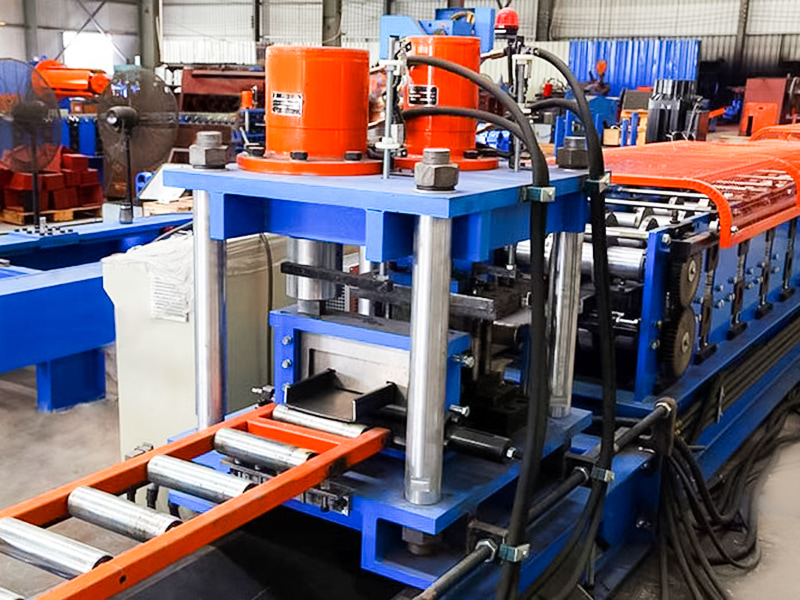

Längenmessung und Schneiden: Der kontinuierliche C-förmige Stahl durchläuft nach dem Formen das Messgerät (Encoder). Wenn die voreingestellte Länge erreicht ist, wird die Hochgeschwindigkeits-Schneidevorrichtung (normalerweise eine fliegende Säge oder eine hydraulische Stanzschere) aktiviert und schneidet sofort, ohne den kontinuierlichen Betrieb der Formmaschine zu unterbrechen.

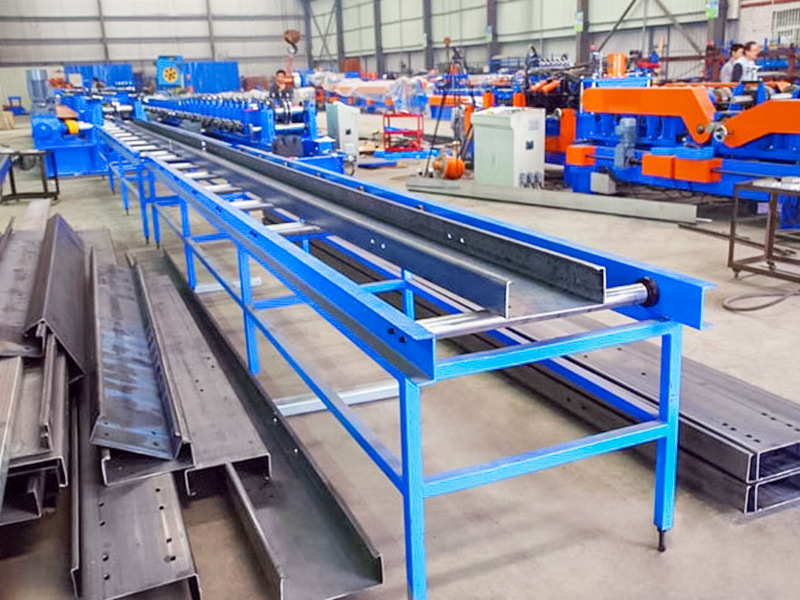

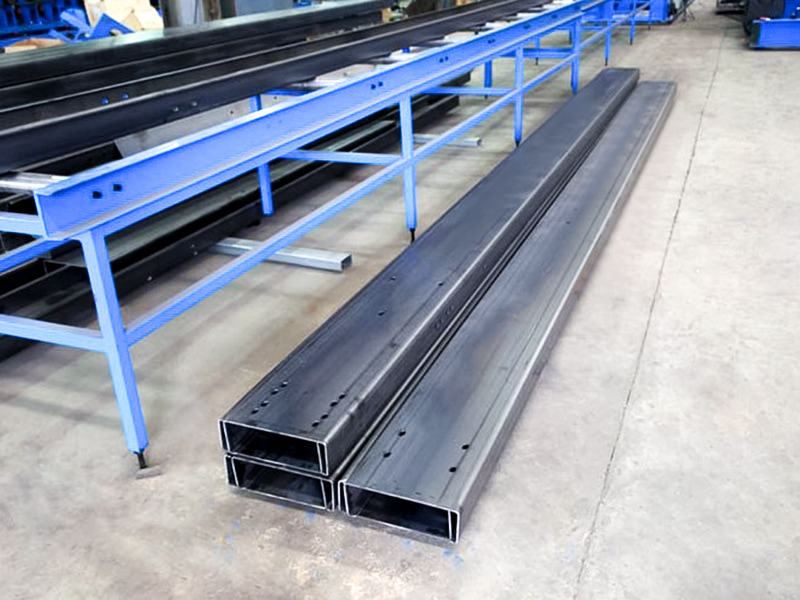

Entladen und Stapeln: Die geschnittene einzelne C-Pfette wird aus dem Host transportiert und vom Stapelsystem automatisch gesammelt, ausgerichtet und zu Bündeln gestapelt.
Steuerungssystem: SPS und HMI (Mensch-Maschine-Schnittstelle) steuern den gesamten Prozess, überwachen den Gerätestatus, speichern Produktionsdaten, stellen Produktionsparameter für Produkte unterschiedlicher Spezifikationen ein und schalten sie um.
Hauptanwendungen und Vorteile:
Anwendung: Wird hauptsächlich in der Stahlkonstruktionsindustrie zur Herstellung von Dach- und Wandpfetten für Gebäude wie Fabriken, Lagerhallen, Turnhallen, Supermärkte usw. verwendet.
Vorteile:
Hohe Effizienz: Vollautomatische kontinuierliche Produktion, die Geschwindigkeit kann mehr als zehn Meter bis Dutzende Meter pro Minute erreichen und die Leistung ist viel höher als die von Einzelstückstanzen oder halbautomatischen Geräten.
Hohe Präzision: Die Formgröße ist genau und die Produktkonsistenz ist gut.
Sparen Sie Material: Die kontinuierliche Produktion reduziert den Verlust von Materialkopf und -ende.
Arbeitsersparnis: Hoher Automatisierungsgrad und geringere Anforderungen an den Bediener.
Flexibilität: Eine Maschine kann eine Vielzahl von C-förmigen Pfettenspezifikationen mit unterschiedlichen Höhen (im Bereich von 80–300 mm), unterschiedlichen Dicken und unterschiedlichen Kräuselgrößen herstellen, indem Rollen ausgetauscht und Parameter angepasst werden.
Reduzierte Kosten: Die Gesamtproduktionseffizienz ist hoch und die Produktionsstückkosten werden erheblich gesenkt.
| Technische Parameter | ||
| Artikel | Parameter | Bemerkung |
| Maschinenbasis | Nationaler Standard Nr. 40 I-Trägerstahl | Gesamtschweißstruktur |
| Rollenmaterial | Cr12Mo1V1 | Vakuumhärten |
| Hauptwelle | φ90,40Cr | Härten und Anlassen |
| Gruppen bilden | 20 | |
| Hauptmotorleistung | 25KW, Invt | |
| Hauptantriebsgetriebe | K107 (K107 Stirnradgetriebe) | |
| Antriebsmethode | 1,2-Zoll-Doppelkettenantrieb | |

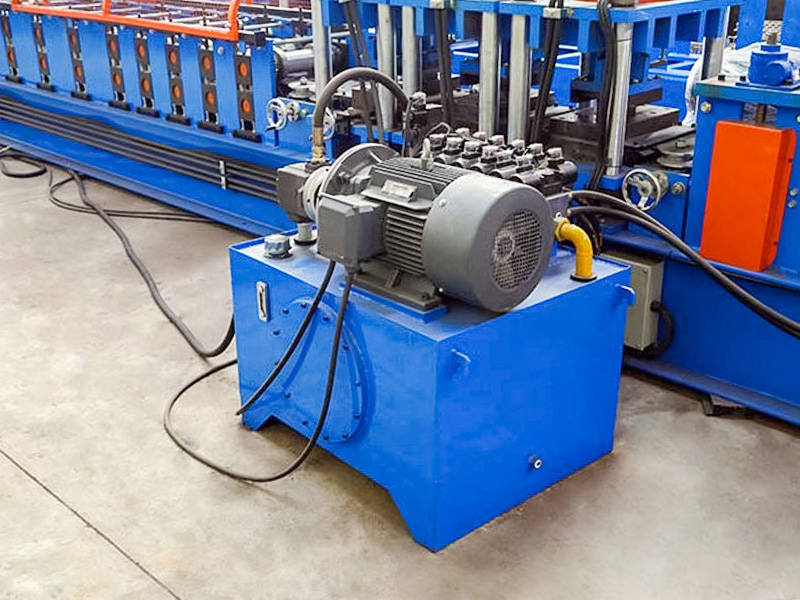

| Cut-Off-Modus | Hydraulische Abschaltung | Die Motorleistung der Hydraulikstation beträgt 11 kW |
| Stanzmodus | Hydraulisches Stanzen | |
| Abwickler | 5-Tonnen-Ladung mit Ladeplattform | Die Motorleistung der Hydraulikstation beträgt 2,2 kW |
| Kontrollsystem | Siemens/Schneider-SPS | |
| Hydrauliksystem | Marke BeiJin Huade | |
| Gesamtlänge der Produktionslinie | Etwa 25 Meter | |
| Gewicht der Ausrüstung | Ungefähr 12 Tonnen | |
| Dicke des Rohmaterials | 3,0 mm | Q235 verzinkte Spule |
| Rohmaterialbreite | 175 mm ~ 480 mm | |
| Produktionsgeschwindigkeit | 25~30 m/min | |
