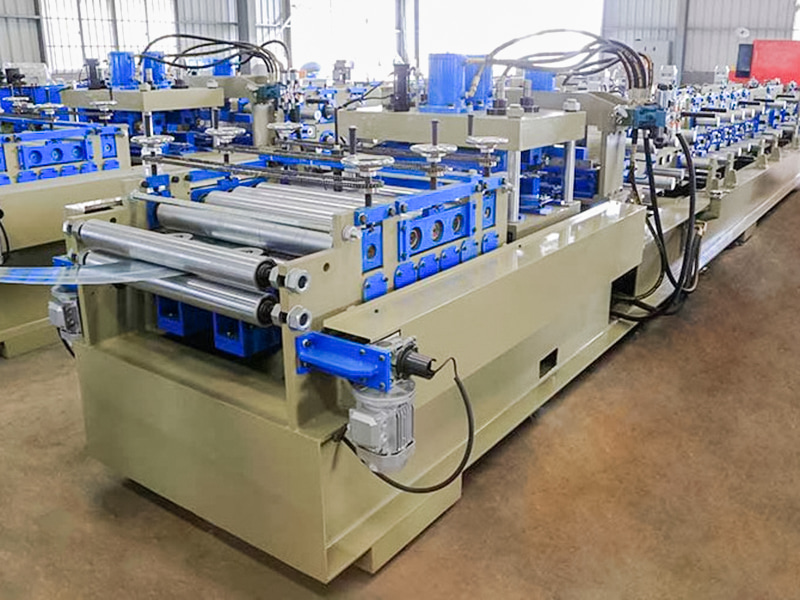

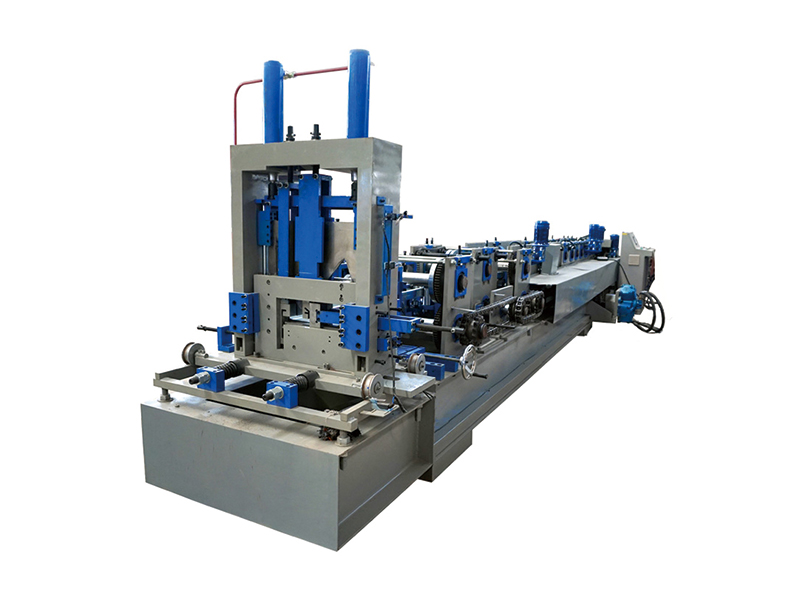

Die CZ-Pfetten-Profiliermaschine ist eine hochautomatisierte Industriemaschine, die speziell für die effiziente und kontinuierliche Produktion von Pfetten mit C-/Z-Profil entwickelt wurde. Es wird häufig im Stahlbau eingesetzt, insbesondere bei Dach- oder Wandsystemen mit großer Spannweite, die eine höhere Tragfähigkeit und Stabilität erfordern. Die vollautomatische CZ-Pfettenformmaschine vom Typ 80-300 ist eine Spezialmaschine mit fortschrittlicherer Technologie und einem komplexeren Formprozess. Es ist speziell für die Herstellung von hochleistungsfähigen Verbundpfetten mit CZ-Profilen konzipiert. Mithilfe eines hochautomatisierten Kaltwalzverfahrens (möglicherweise kombiniert mit Inline-Fügetechnik) werden Stahlbänder kontinuierlich zu verschiedenen CZ-Profilen mit einer Gesamthöhe von 80 mm bis 300 mm verarbeitet. Sein Kernwert liegt in seiner Fähigkeit, hochfeste und hochstabile Pfetten effizient und in Massenproduktion herzustellen, die für Konstruktionen mit großer Spannweite und hoher Belastung erforderlich sind. Es handelt sich um ein wichtiges Gerät für die Herstellung hochwertiger Stahlkonstruktionen. Die technischen Schwierigkeiten und Kosten sind jedoch im Allgemeinen höher als bei Standard-C-Profil-Pfettenformmaschinen.
Jiangyin Hailong Machinery Factory ist Pfettenprofiliermaschinen Typ CZ 80-300 Lieferant in China. Mit über 1200 Kundenbeziehungen bedienen wir zahlreiche Branchen mit kundenspezifischen Rollformanlagen und liefern Pfettenprofiliermaschinen Typ CZ 80-300 zu verkaufen.
Ähnlich wie bei der C-Typ-Maschine verfügt das Gerät somit über vollautomatische Funktionen:
Automatische Abwickelzuführung: Das Stahlcoil wird automatisch abgewickelt, nivelliert und der Formlinie zugeführt.
Automatisches Rollformen: Programmgesteuertes, mehrstufiges Präzisionswalzen.
Automatisches Ablängen: Hochgeschwindigkeitsfliegende Sägen oder hydraulische Scheren führen präzise Schnitte in kontinuierlicher Bewegung durch und sorgen so für eine unterbrechungsfreie Produktion.
Automatisches Entladen/Stapeln: Fertige Produkte werden automatisch befördert, gezählt und ordentlich gestapelt.

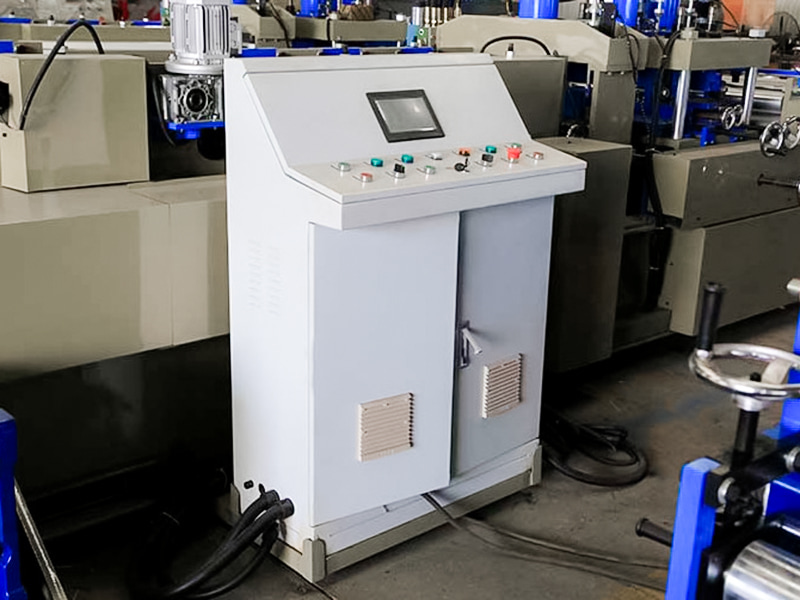

Intelligente SPS-Steuerung: Parameter (Spezifikationen, Länge, Menge, Lochpositionen usw.) werden über den Touchscreen eingestellt und das System führt den gesamten Prozess automatisch aus und überwacht ihn.
Vorteile:

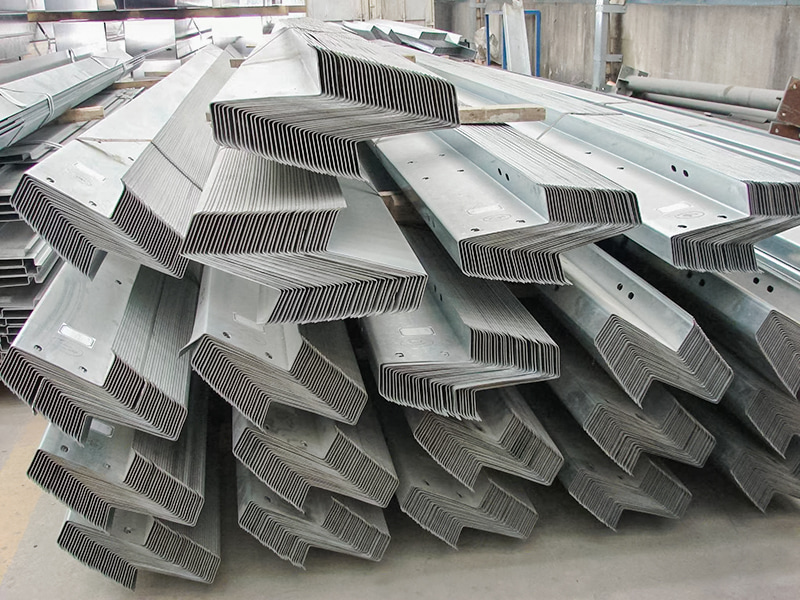

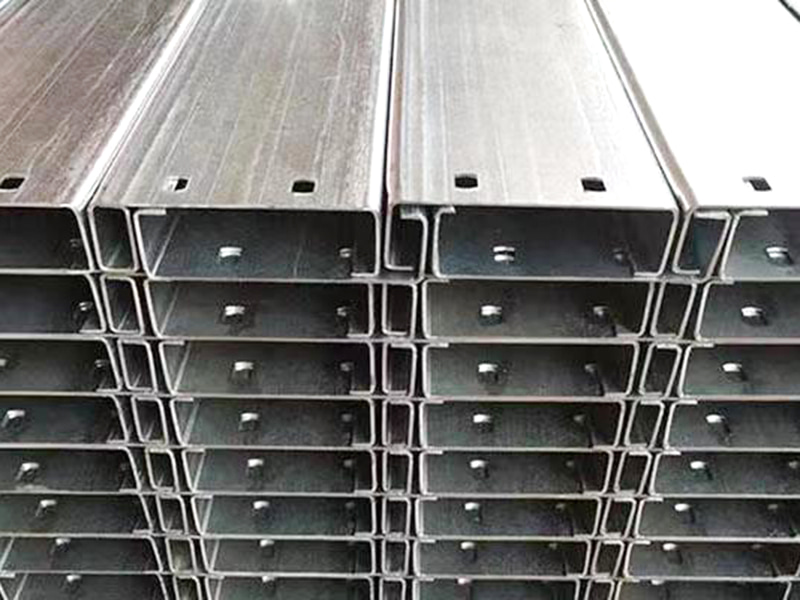

Hervorragende strukturelle Leistung: Die hergestellten CZ-Pfetten bieten eine Festigkeit und Stabilität, die weit über die von einzelnen C-Typ-Pfetten hinausgeht.
Long-Span-Lösung: Eine Schlüsselkomponente für kostengünstige Bauten mit großer Spannweite.
Hohe Produktionseffizienz: Die vollautomatische kontinuierliche Produktion erfüllt die Anforderungen großer Stückzahlen.
Hohe Präzision und Konsistenz: Die SPS-Steuerung gewährleistet Maßgenauigkeit und gleichbleibende Qualität.

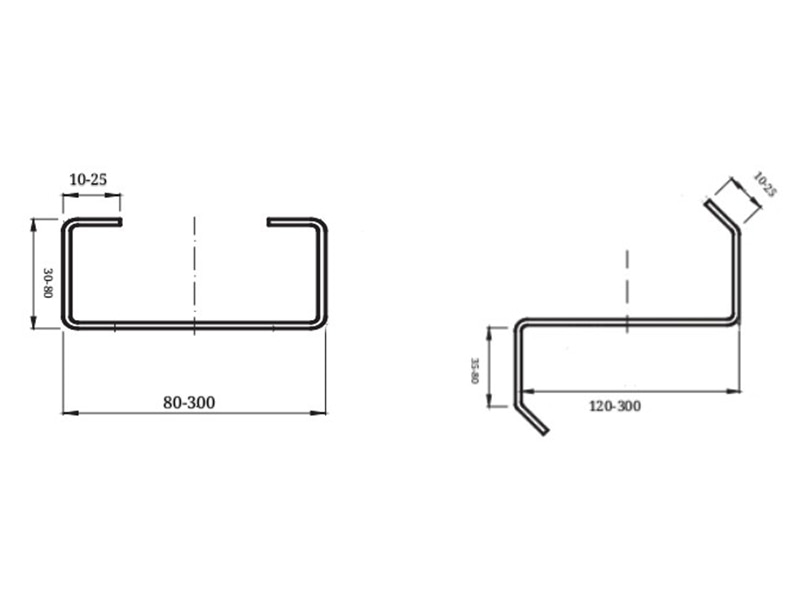

Hohe Materialausnutzung: Kontinuierliche Produktion reduziert Abfall. Flexibilität (relativ): Eine einzige Maschine kann CZ-Pfetten mit unterschiedlichen Spezifikationen innerhalb ihres Nennbereichs (80–300 mm Höhe) herstellen, indem sie Rollenhülsen ersetzt und Anpassungen vornimmt (Hinweis: Der Austausch der Form ist eine erhebliche Aufgabe).
| Technische Parameter | ||
| Artikel | Parameter | Bemerkung |
| Maschinenbasis | Nationaler Standard Nr. 40 I-Trägerstahl | Gesamtschweißstruktur |
| Rollenmaterial | Cr12Mo1V1 | Vakuumhärten |
| Hauptwelle | φ90,40Cr | Härten und Anlassen |
| Gruppen bilden | 20 | |
| Hauptmotorleistung | 25KW, Invt | |
| Hauptantriebsgetriebe | K107 (K107 Stirnradgetriebe) | |

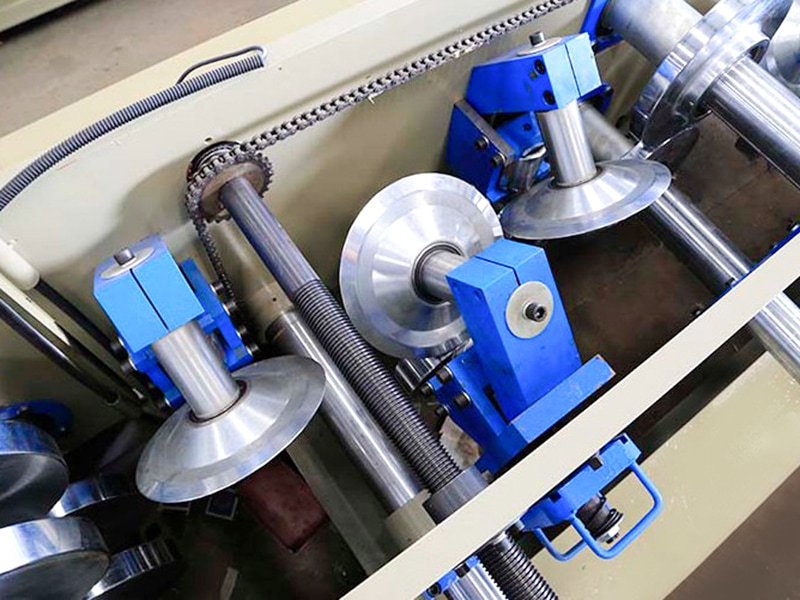

| Antriebsmethode | 1,2-Zoll-Doppelkettenantrieb | |

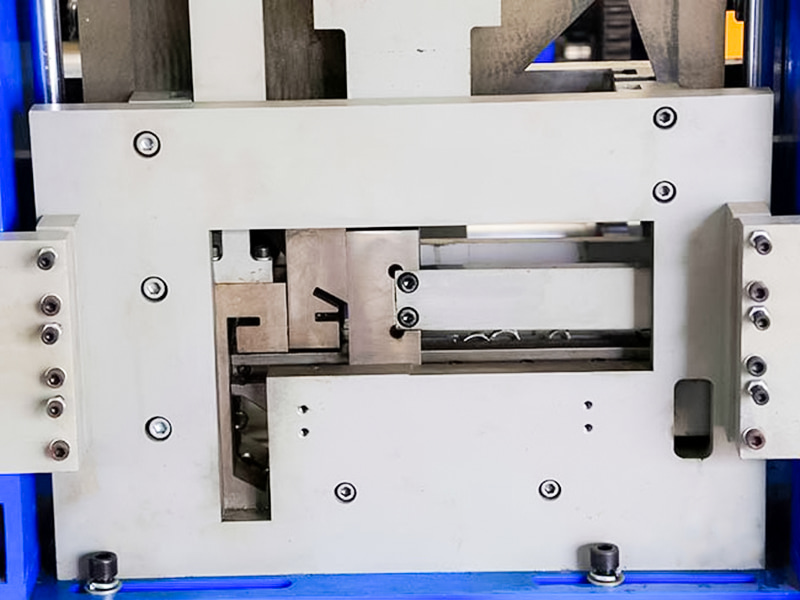

| Cut-Off-Modus | Hydraulische Abschaltung | Die Motorleistung der Hydraulikstation beträgt 11 kW |

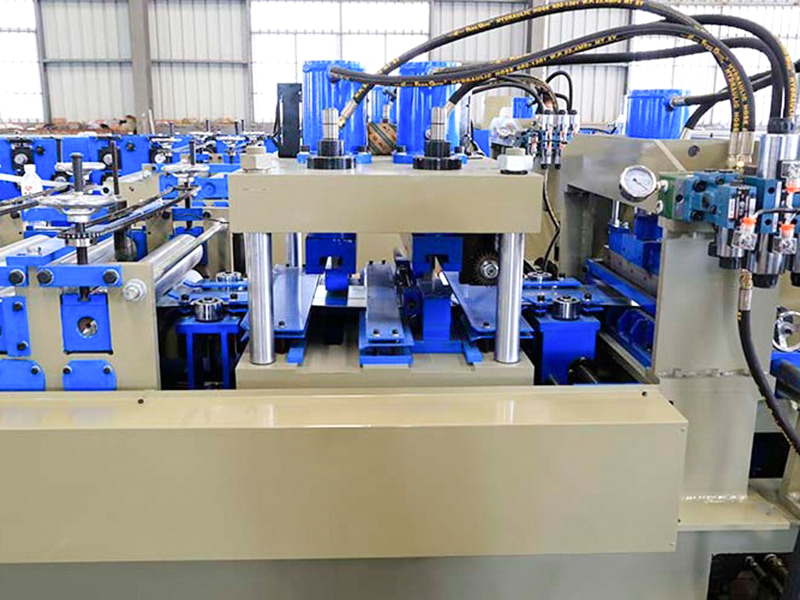

| Stanzmodus | Hydraulisches Stanzen | |
| Abwickler | 5-Tonnen-Ladung mit Ladeplattform | Die Motorleistung der Hydraulikstation beträgt 2,2 kW |
| Kontrollsystem | Siemens/Schneider-SPS | |
| Hydrauliksystem | Marke BeiJin Huade | |
| Gesamtlänge der Produktionslinie | Etwa 25 Meter | |
| Gewicht der Ausrüstung | Ungefähr 12 Tonnen | |
| Dicke des Rohmaterials | 3,0 mm | Q235 verzinkte Spule |
| Rohmaterialbreite | 175 mm ~ 480 mm | |
| Produktionsgeschwindigkeit | 25~30 m/min | |
