Kernkomponenten:

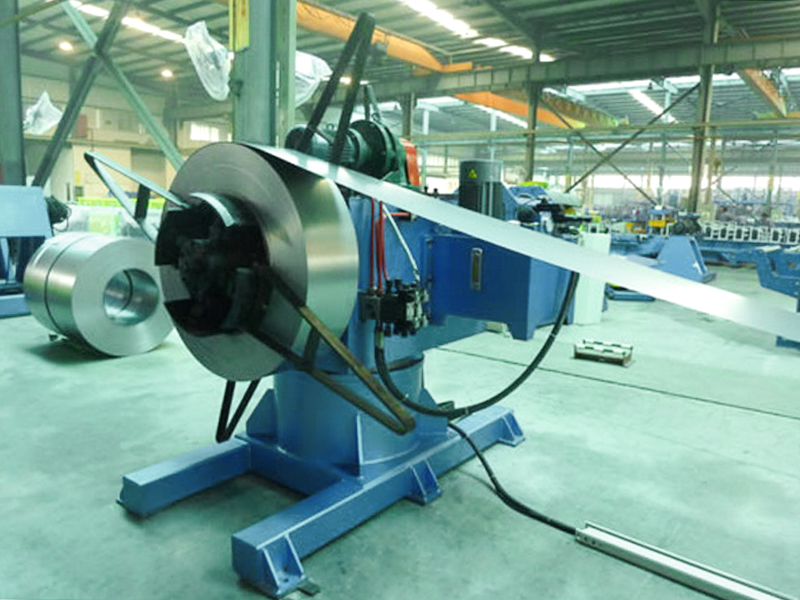

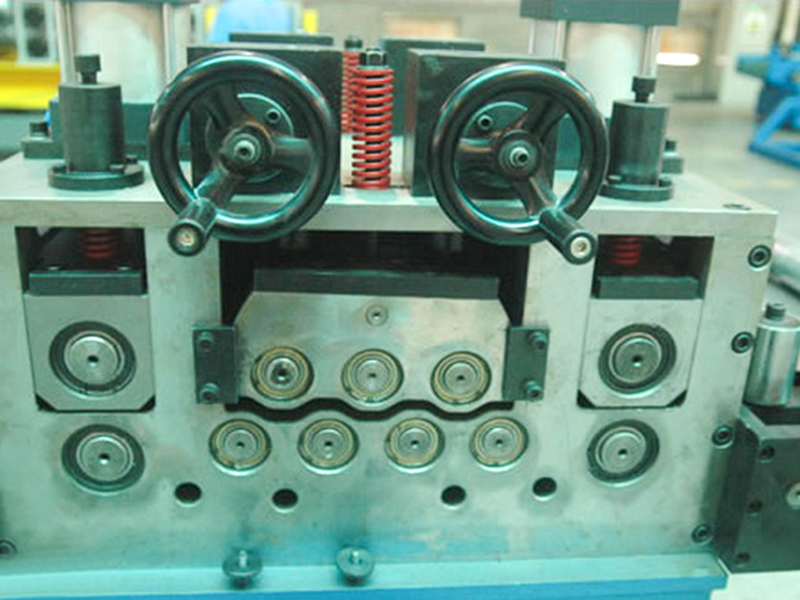

Abwickel- und Richtmaschine: Wickelt die Metallspule ab und eliminiert Kräuselspannungen, wodurch ein reibungsloser Übergang in den Formbereich gewährleistet wird.

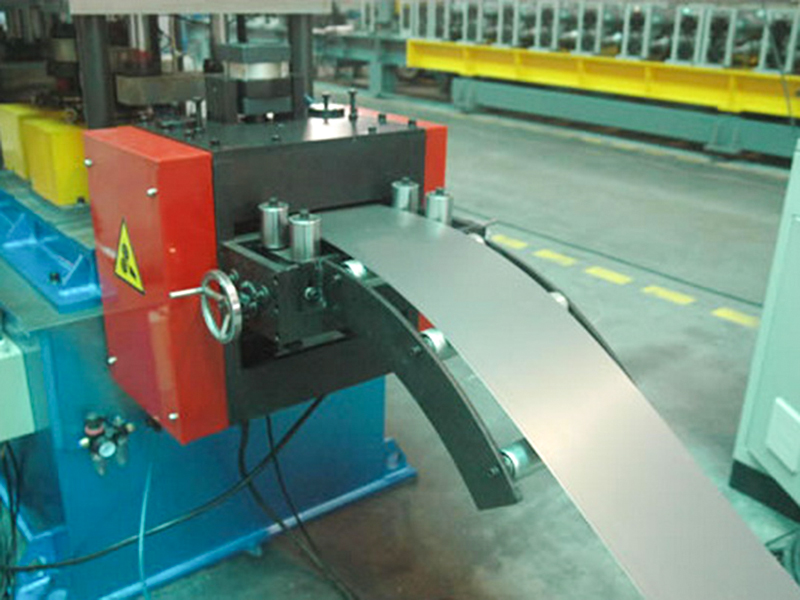

Führungszuführung: Führt das Band präzise in den ersten Rollensatz, um Abweichungen zu verhindern.

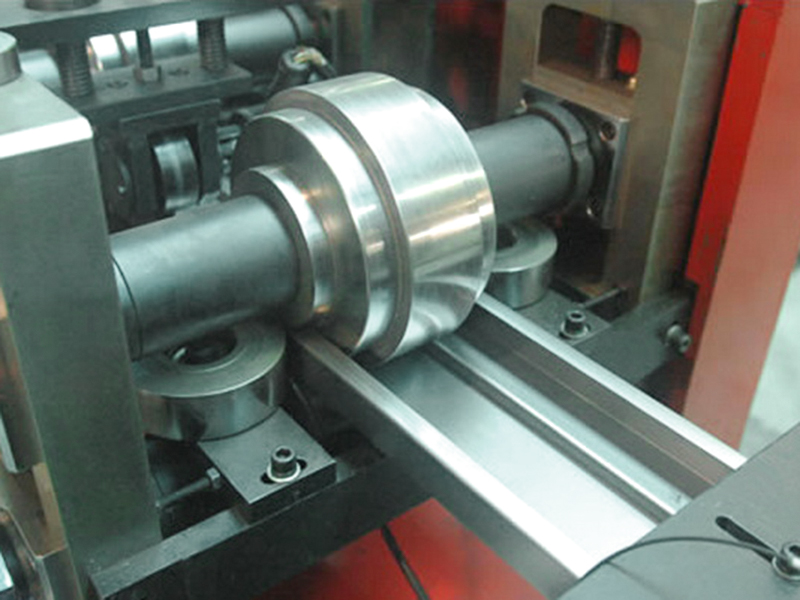

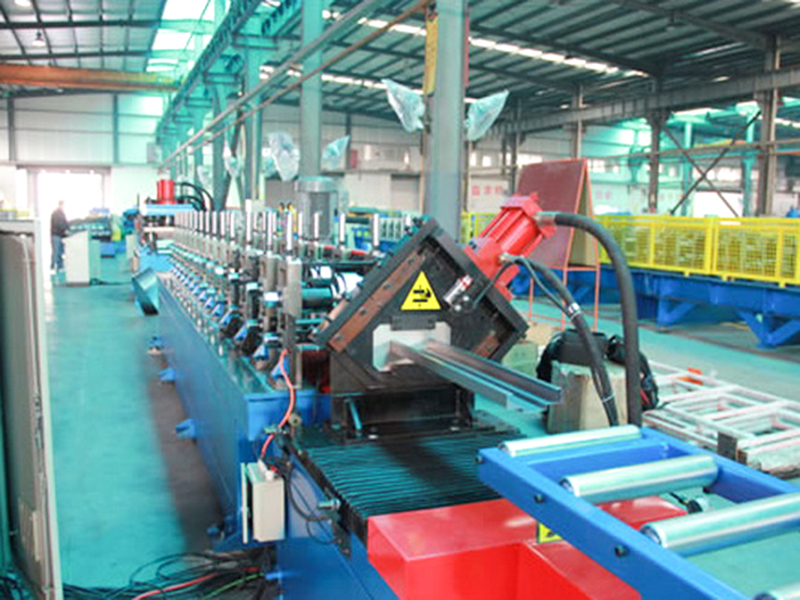

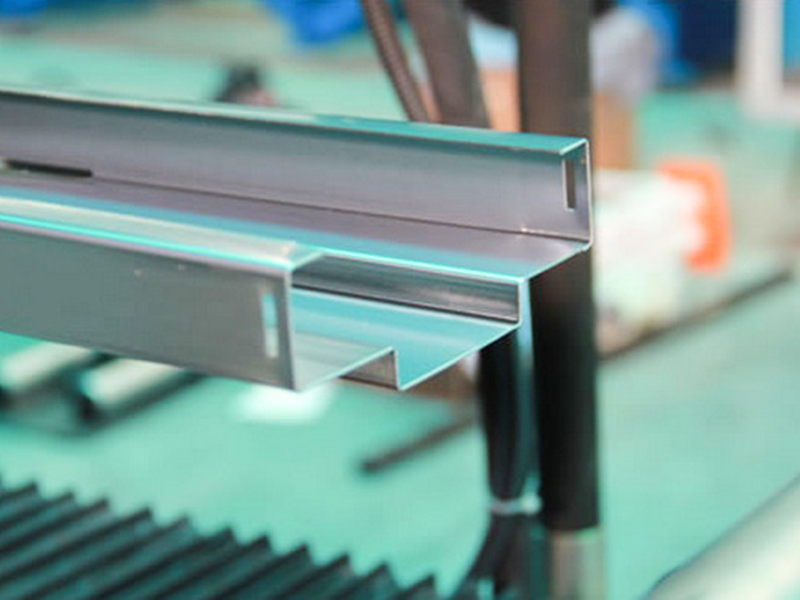

Hauptformeinheit (Kernkomponente): Mehrere Rollensätze werden in einer sequenziellen Prozesssequenz angeordnet, um das flache Blech nach und nach in den Türrahmenquerschnitt zu rollen.

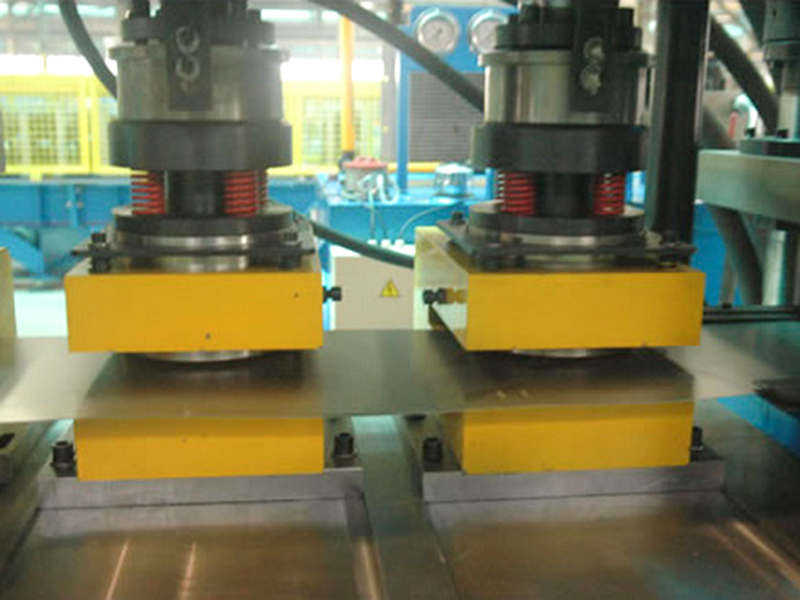

Inline-Stanzeinheit (optional): Stanzt Schlüssellöcher, Scharnierlöcher oder Entwässerungslöcher gleichzeitig während des Formprozesses und reduziert so die Anzahl der nachfolgenden Schritte.

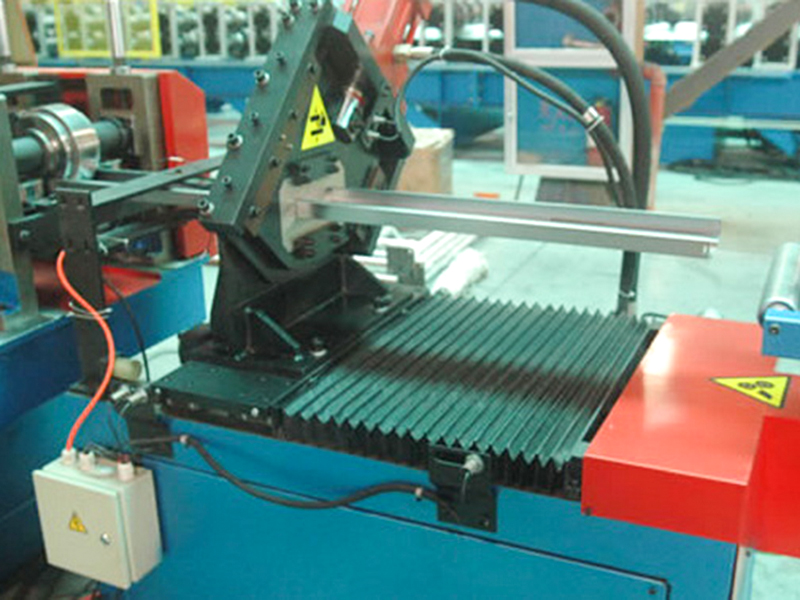

Servo-Schneidsystem: Hochpräzises Spurschneiden (fliegende Säge/hydraulische Schere), was zu glatten, gratfreien Schnitten mit einem Längenfehler von ≤ ± 0,5 mm führt.
Automatischer Stapler: Stapelt oder transportiert fertige Türrahmen, unterstützt das Zählen und Verpacken.
SPS-Steuerungssystem mit Touchscreen-Bedienung: Parameter einstellen (Länge/Geschwindigkeit/Menge), Betriebsstatus in Echtzeit überwachen und Fehlerdiagnose durchführen.
Branchenanwendungswert:
Ersetzen traditioneller Prozesse: Ersetzen des manuellen Biegens und Schweißens, wodurch Schritte und Kosten um über 30 % reduziert werden.
Verbesserung der Konsistenz: Die automatisierte Produktion eliminiert menschliche Fehler und gewährleistet die Austauschbarkeit großvolumiger Türrahmen.
Stärkung der strukturellen Leistungsfähigkeit: Kaltverfestigung erhöht die Profilfestigkeit und verlängert so die Lebensdauer von Türen und Fenstern.
| Technische Parameter | ||
| Artikel | Parameter | Bemerkung |
| Maschinenbasis | Nationaler Standard Nr. 40 I-Trägerstahl | Gesamtschweißstruktur |
| Rollenmaterial | Cr12MoV | Vakuumhärten |
| Hauptwelle | φ75,45# Stahl | Härten und Anlassen |
| Gruppen bilden | 15 | |
| Hauptmotorleistung | 7,5 kW | |
| Antriebsmethode | 1,2-Zoll-Doppelkettenantrieb | |
| Cut-Off-Modus | Hydraulische Abschaltung | Die Motorleistung der Hydraulikstation beträgt 11 kW |
| Stanzmodus | Hydraulisches Stanzen | |
| Abwickler | 5-Tonnen-Ladung mit Ladeplattform | Die Motorleistung der Hydraulikstation beträgt 2,2 kW |
| Kontrollsystem | Siemens/Schneider-SPS | |
| Hydrauliksystem | Marke BeiJin Huade | |
| Gesamtlänge der Produktionslinie | Etwa 18 Meter | |
| Gewicht der Ausrüstung | Ungefähr 5 Tonnen | |
| Dicke des Rohmaterials | 0,6–1,2 mm | Q235 verzinkte Spule |
| Produktionsgeschwindigkeit | Über 25 m/min | |
