Produktionslinie für erdbebensichere Scherwände

Kernfunktionen und technische Merkmale:

1) Integrierte Verbundabschnittsformung

Hauptwandpaneel: Hochfeste Stahlplatte (Q550GJ/Q690) mit einer Dicke von 2,0–8,0 mm und einer Zugfestigkeit von ≥650 MPa.

Vertikale Versteifungen: Kaltgebogen in T- oder U-förmige Rippen (80–200 mm Höhe), um die Knickfestigkeit der Wand zu erhöhen.

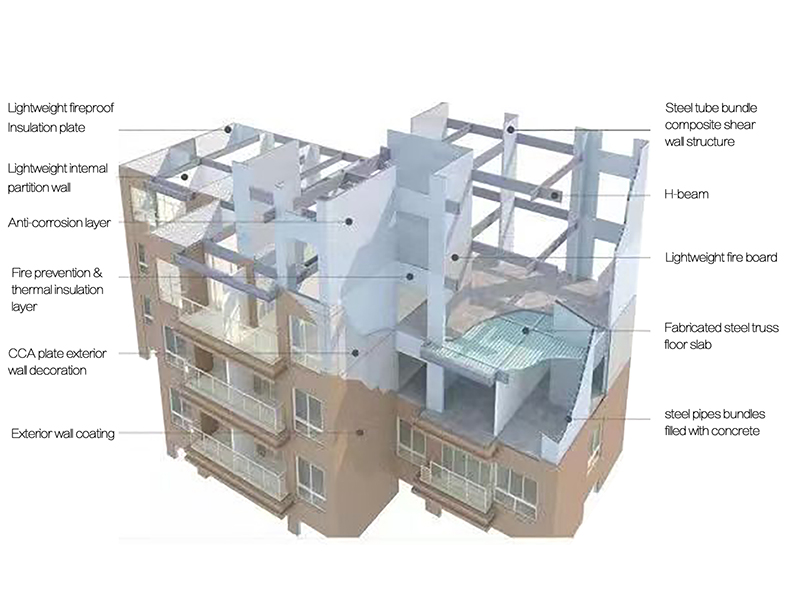

Horizontale Scherstreifen: Rollgeformte Querwellen (150–300 mm lang) zur Verbesserung der Energiedissipation. https://example.com/spsw-profile.png (Schematische Darstellung: Stahlplatten-Scherwand-Verbundstruktur)

2) Optimiertes seismisches Leistungsdesign

Voreingestellte „Schwacher Balken, starke Wand“-Biegelinien auf den Rollen steuern die gerichtete Freisetzung seismischer Energie (Erfüllung der Anforderungen an die Erdbebensicherheit der Stärke 8).

Die intelligente Anpassung des Versteifungsabstands (300–600 mm) verhindert eine Wandinstabilität außerhalb der Ebene.

3) Effiziente digitale Produktion

Direkter BIM-Datenantrieb: Analysiert Gebäudemodelldaten direkt und passt die Profilabmessungen automatisch an (Anpassung an unterschiedliche Bodenhöhen).

Die maschinelle Bildverarbeitungspositionierung zur Online-Laserdickenmessung gewährleistet eine Positionsgenauigkeit der Lochgruppe von ±0,3 mm (erfüllt die Anforderungen für hochfeste Bolzenverbindungen).

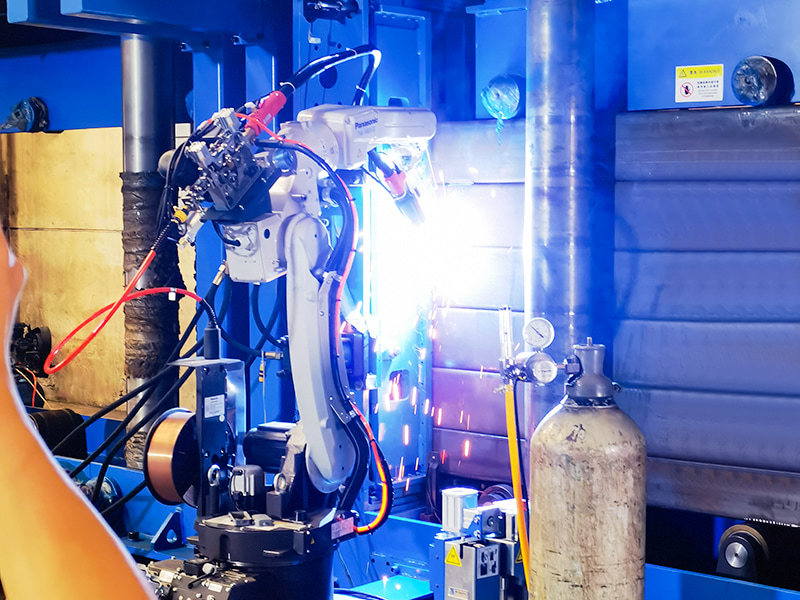

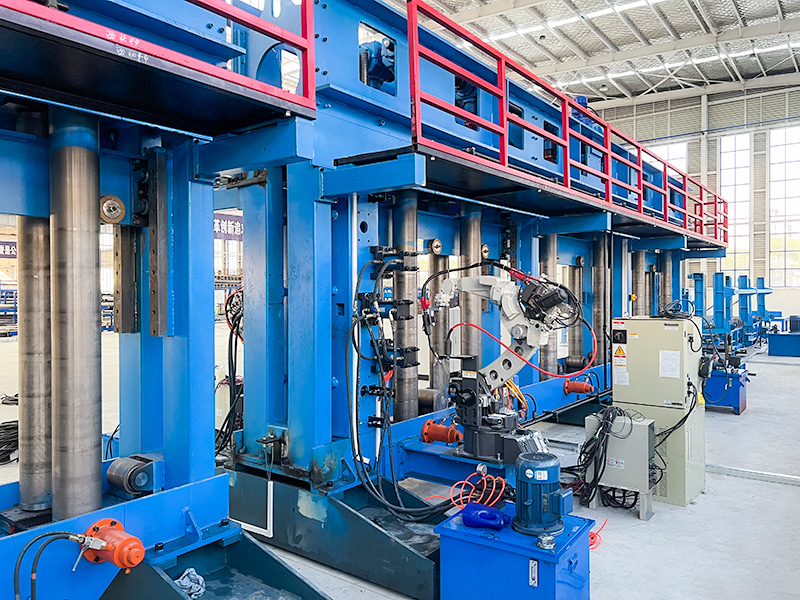

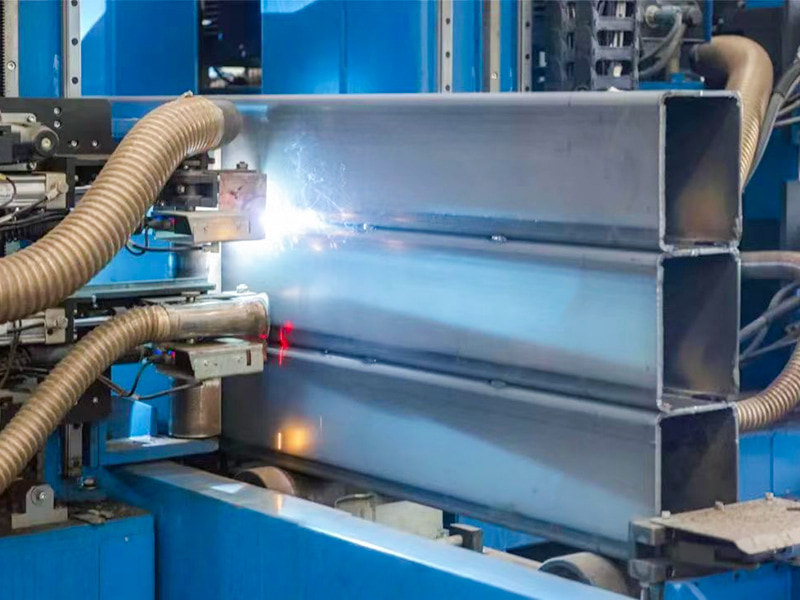

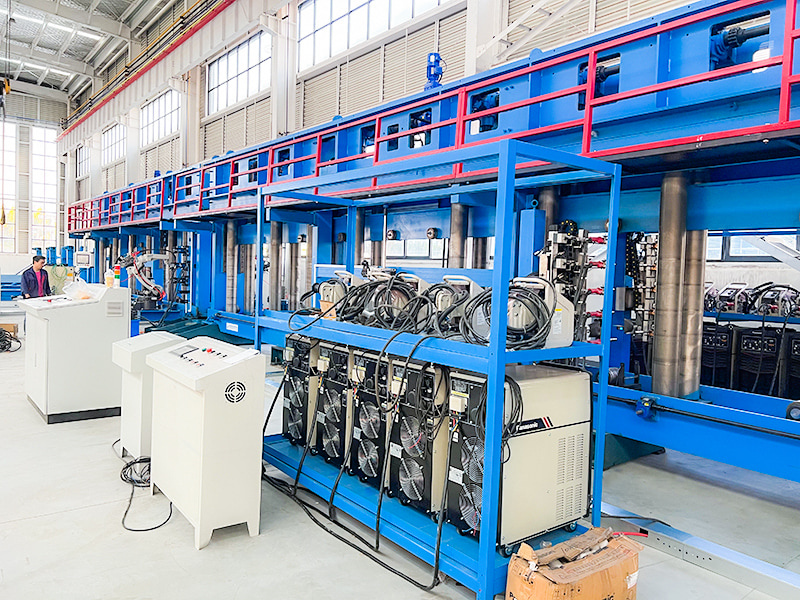

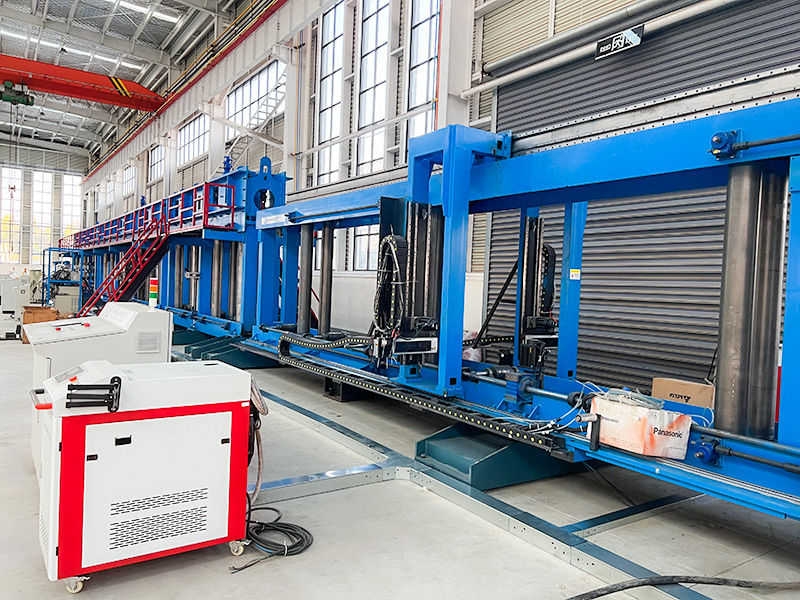

Kernkomponenten des Ausrüstungssystems:

Hochleistungs-Abwickelhaspel: Hydraulische Expansionslager können 20–30 Tonnen Stahlspulen (1,0–1,5 m breit) tragen, mit Servospannungsregelung zur Vermeidung von Verformungen.

Hochdruck-Nivelliermaschine mit neun Walzen: Eliminiert innere Spannungen in 12 mm dicken Platten und erreicht eine Geradheit von ≤1 mm/㎡ (Laserkalibrierung).

Hochpräzise Stanzeinheit: 2000-Tonnen-Hydraulikstanzmaschine: Stanzt gleichzeitig Bolzenlöcher und Rohrleitungsdurchführungslöcher und unterstützt das Stanzen von 50 mm dicken Platten.

Versteifungsformmaschine: 24-32 Sätze Hartmetallwalzen (Härte HRC62), schrittweises Pressen von T-/U-förmigen Rippen (Tiefentoleranz ±0,2 mm).

Scherstreifen-Wellmaschine: Die Servofrequenzumwandlung erzeugt horizontale Wellen mit einstellbarer Wellenlänge (150/200/300 mm) und einem Wellen-Tiefen-Verhältnis von 1:8 bis 1:10.

Randverriegelungsbiegen: Vierzylinder-Synchron-Hydraulikbiegemaschine bildet Wandverbindungen (Biegewinkel 90° ±0,5°).

Plasmaschneiden mit fester Länge: Unterwasser-Plasmaschneiden (Dicke ≤ 12 mm), Schnittwinkel ≤ 3°, keine thermische Verformung.

3D-Scan-Qualitätsprüfung: Laserscanning vergleicht BIM-Modelle, um Abweichungskonturkarten im Originalmaßstab zu erstellen (Genauigkeit 0,1 mm).

Digital Twin Kontrollsystem: Kartierung des physischen Gerätestatus in Echtzeit, Vorhersage des Walzenverschleißes und automatische Kompensation.

Branchenanwendungswert:

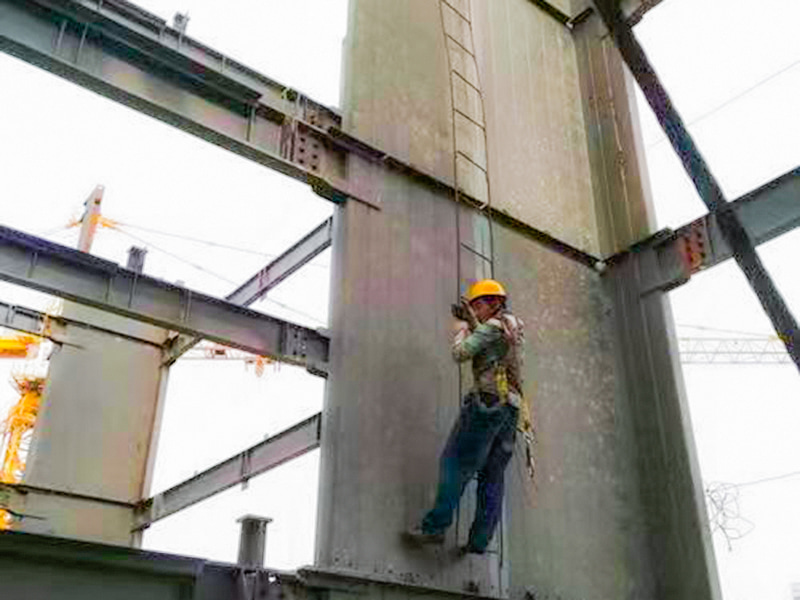

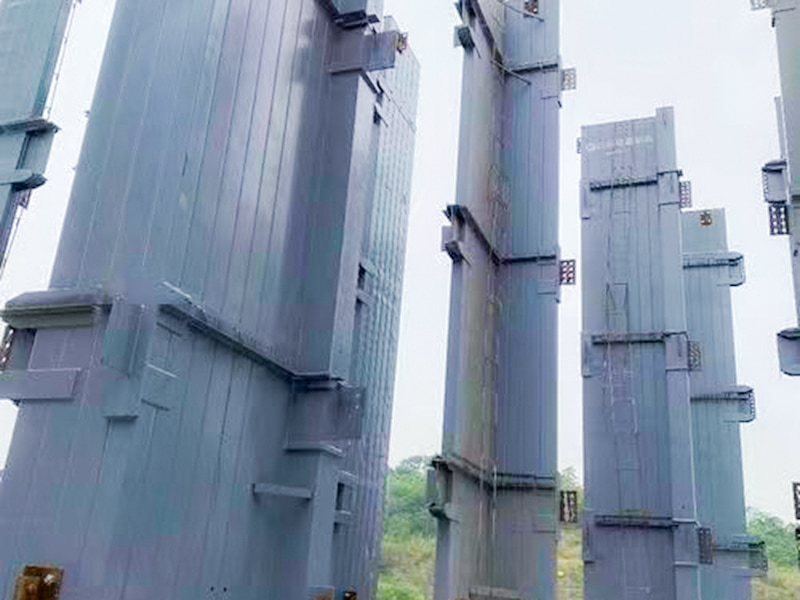

Superhochhäuser: Gewichtsreduzierung um 60 %, wodurch die Kernbaugeschwindigkeit um das Dreifache erhöht wird (Anwendungsfall Shanghai Tower).

Industrielle Erdbebensicherheit: Die seitliche Steifigkeit von Chemie- und Kernkraftwerken wurde um 200 % erhöht und erfüllt die Erdbebenbedingungen SL-2.

Grüne Transformation: CO2-Reduktion um 1,2 Tonnen pro Quadratmeter, wodurch LEED-Zertifizierungspunkte erreicht werden.
