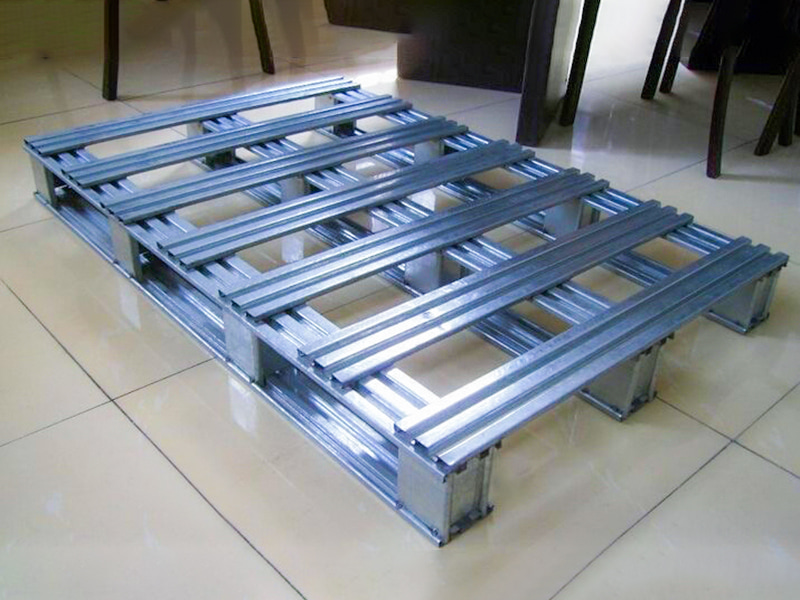

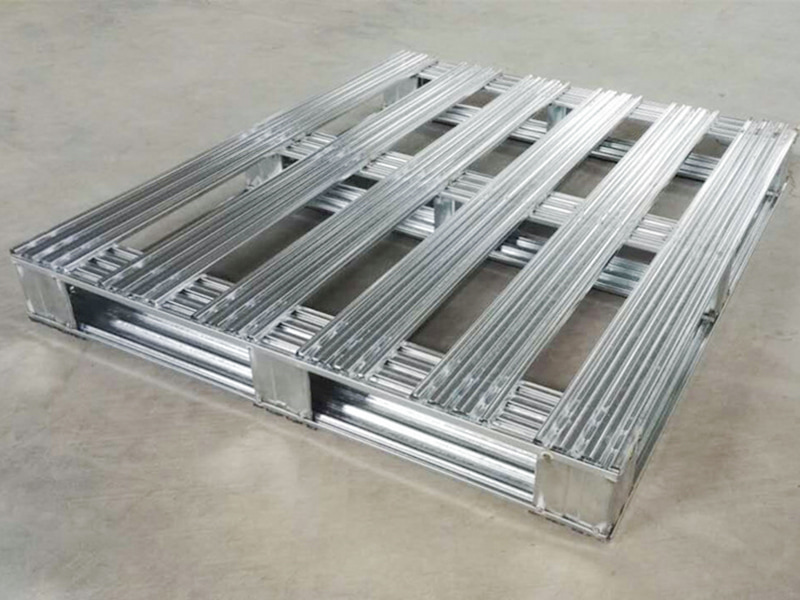

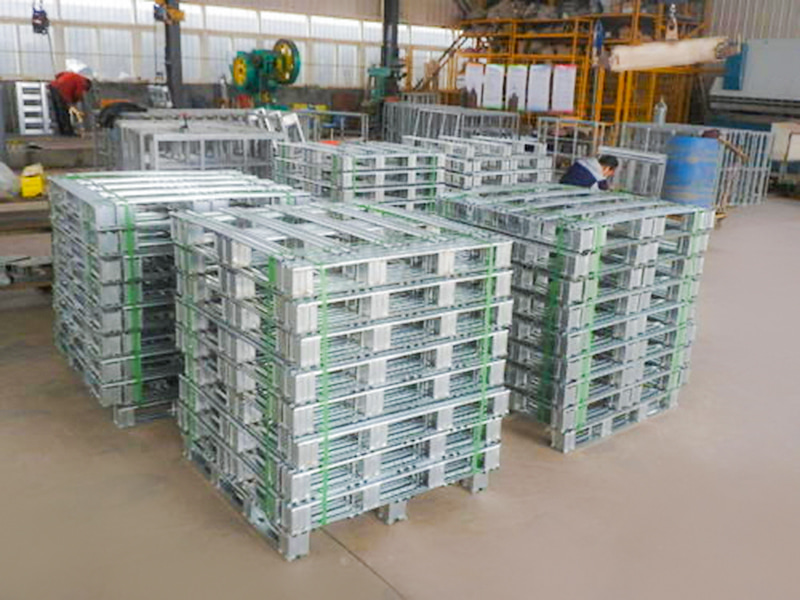

Die Pallet Profile Roll Forming Machine ist eine intelligente Rollanlage, die speziell für die Herstellung der Kernkomponenten von Ganzstahlpaletten in Logistik- und Lagersystemen eingesetzt wird. Es biegt kontinuierlich hochfeste Stahlspulen (Q235/Q345, Dicke 1,0–2,0 mm) durch mehrere hochfeste Rollen kalt zu standardisierten Profilen wie Säulen, Trägern und Plattenverstärkungen und erreicht so eine hohe Tragfähigkeit, eine lange Lebensdauer und eine modulare schnelle Montage von Paletten.
Jiangyin Hailong Machinery Factory ist Palettenprofil-Rollformmaschine Lieferant in China. Mit über 1200 Kundenbeziehungen bedienen wir zahlreiche Branchen mit kundenspezifischen Rollformanlagen und liefern Palettenprofil-Rollformmaschine zu verkaufen.
Kernfunktionen und technische Merkmale:
(1). Superstarke tragende Struktur
Plattenverstärkung: Ω-förmige Wellrippen (Höhe 15–25 mm), wodurch die Biegesteifigkeit der Platte um 300 % erhöht wird.
Balkenverriegelung: selbstsicherndes Schwalbenschwanznut-Design, Steck-Auszugswiderstand ≥5 kN (kein Schweißen/Schrauben erforderlich).
(2). Hocheffizientes Korrosionsschutzverfahren
Grundmaterial: feuerverzinktes Stahlblech (Zinkschicht ≥80μm)
Online-Epoxidbeschichtung durch elektrostatisches Sprühen (Dicke ≥60 μm), Salzsprühkorrosionsbeständigkeit ≥1000 Stunden.
(3). Intelligente flexible Produktion
Schnelles Rollenwechselsystem: Der Wechsel der Palettenspezifikationen (1200×800/1200×1000 mm) dauert nur 20 Minuten.
Laserkodierungsmarkierung: automatische Gravur des Beladungsniveaus (A/B/C-Niveau) und des QR-Codes der Produktionscharge.
Kernsystemzusammensetzung der Ausrüstung:
Hydraulischer Abwickler: hydraulisches Expansionslager, das 5 Tonnen Stahlspulen trägt, EPC-Korrekturgenauigkeit ±0,3 mm.

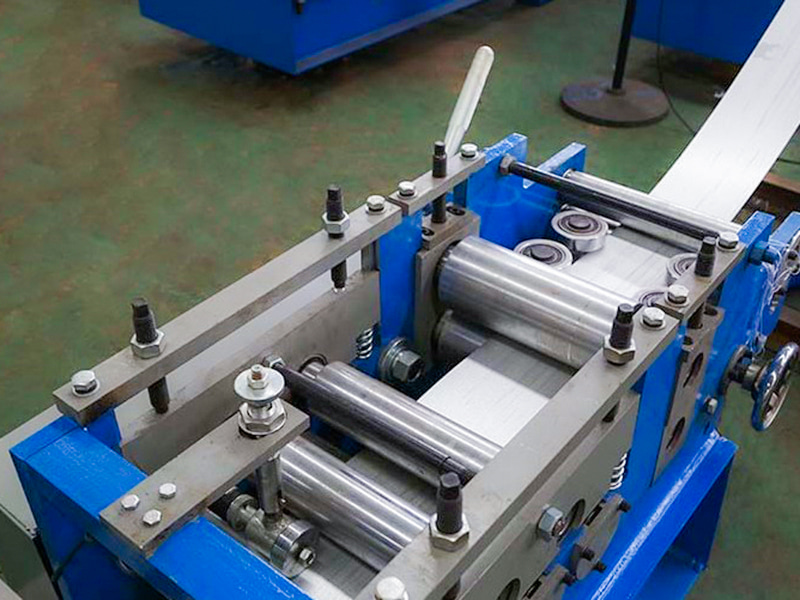

Hochfeste Richtmaschine: 9 Walzen richten 2,0 mm dicke Bleche gerade, um Sichelbiegungen zu vermeiden (Geradheit ≤1 mm/m).

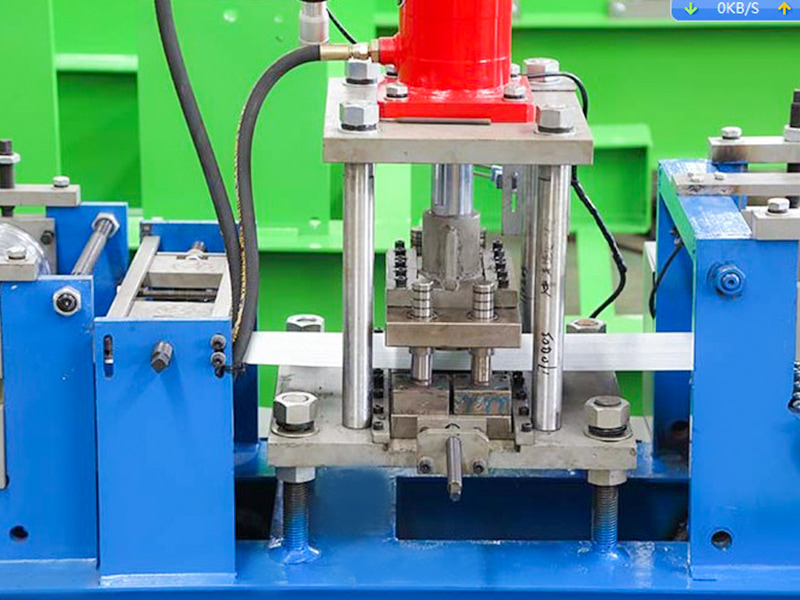

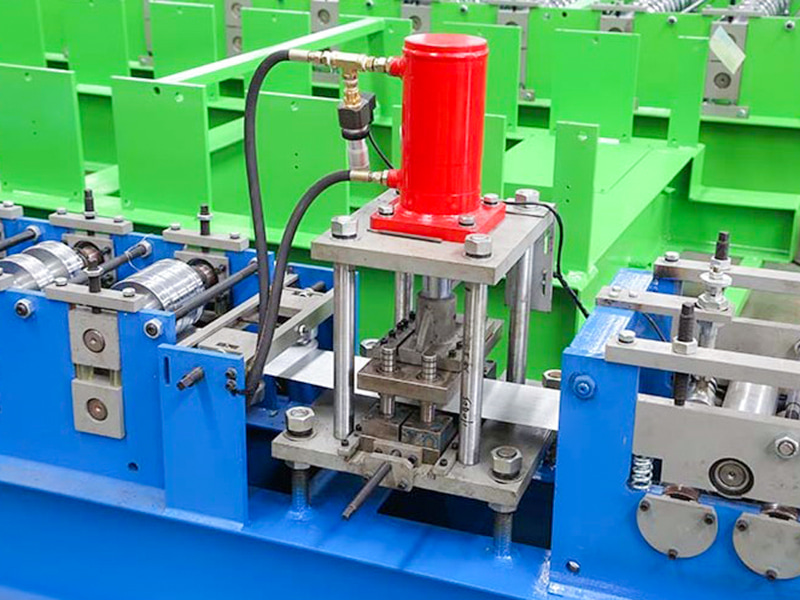

Präzisionsstanzeinheit: Servostanzung synchronisiert das Stanzen:
• Säulenverbindungslöcher (Φ12 ± 0,1 mm)
• Gabelstaplerlöcher (100×50 ± 0,2 mm).

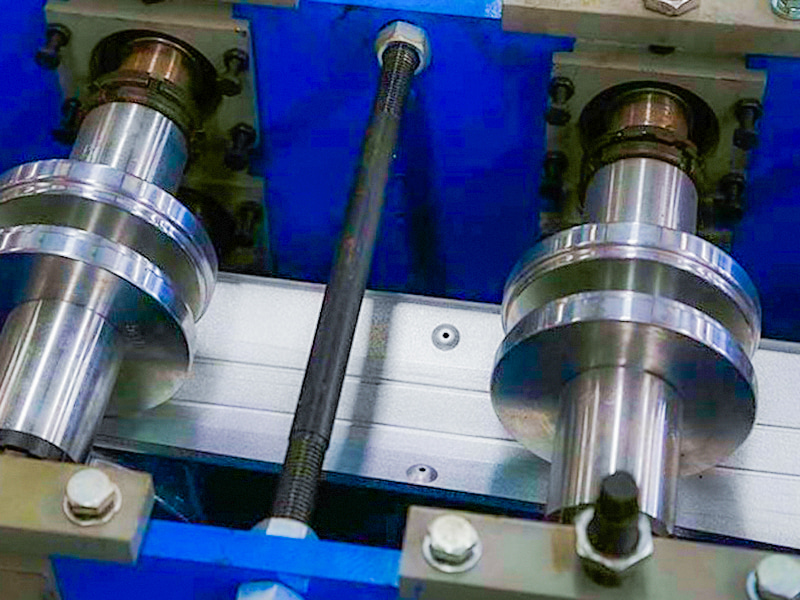

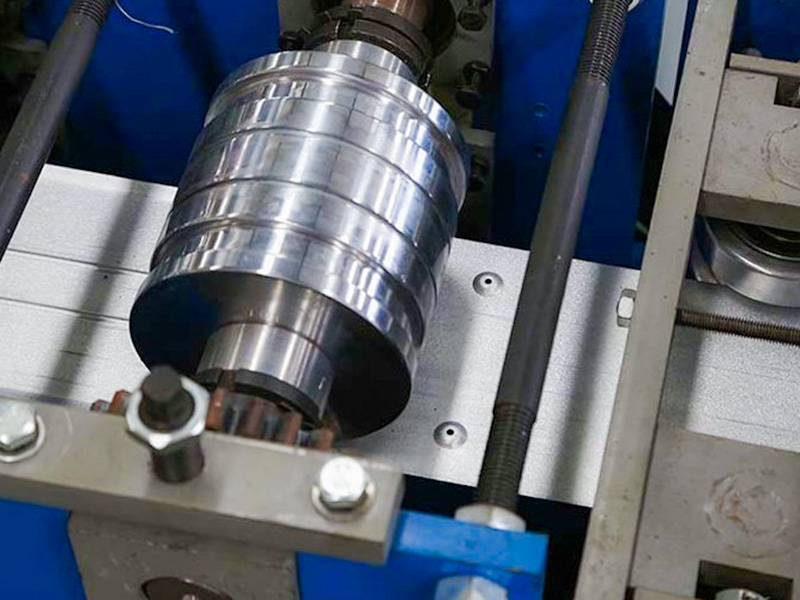

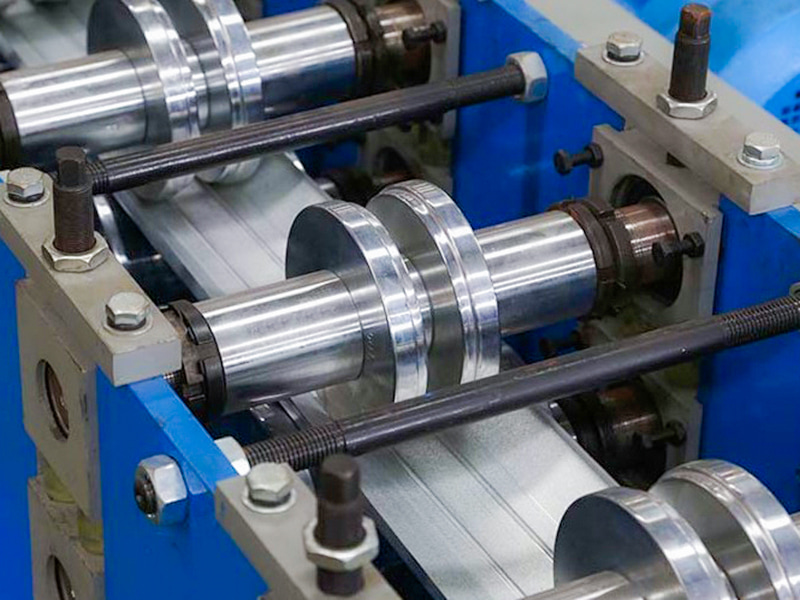

Maschine zum Formen von Verbundabschnitten (Kernmodul): 18–22 Sätze Hartmetallwalzen (SKD11), die schrittweises Pressen durchführen
Elektrostatisches Online-Spritzen: Pulverrückgewinnungsrate ≥ 98 %, Aushärtungstemperatur der Beschichtung 200 °C ± 5 °C (Haftungsniveau 0).
Servo-Schnitt auf Länge: Fliegender Sägeschnitt (Schnittneigung ≤ 0,5°), Längenbereich 0,5–2,5 m (Toleranz ± 0,3 mm).
Intelligenter Palettierroboter: Identifiziert visuell Profiltypen und sortiert und stapelt (Säulen/Träger/Platten) in separaten Lagern.
Digitales Zwillingssteuerungssystem: Echtzeitüberwachung von Walzendruck und -temperatur, Vorhersage von Wartungszyklen und Aufrechterhaltung einer Ausfallzeitrate von ≤ 0,5 %.
Branchenanwendungswert:
Kostensenkung und Effizienzsteigerung: Die Produktionskapazität einer einzelnen Linie erreicht 50–80 Meter pro Minute, 15-mal schneller als Schweißprozesse, wodurch die Herstellungskosten um 40 % gesenkt werden.
Platzoptimierung: Nestbares Design (leere Paletten können ≥ 5 Lagen gestapelt werden), wodurch 60 % Lagerraum eingespart werden.
| Technische Parameter | ||
| Artikel | Parameter | Bemerkung |
| Maschinenbasis | Nationaler Standard Nr. 40 I-Trägerstahl | Gesamtschweißstruktur |
| Rollenmaterial | Cr12MoV-Stahl | Vakuumhärten |
| Hauptwelle | φ75,40Cr | Härten und Anlassen |
| Gruppen bilden | 20 | |
| Hauptmotorleistung | 18,5 kW, K-Serie | |
| Hauptantriebsgetriebe | Kette und Getriebe | |

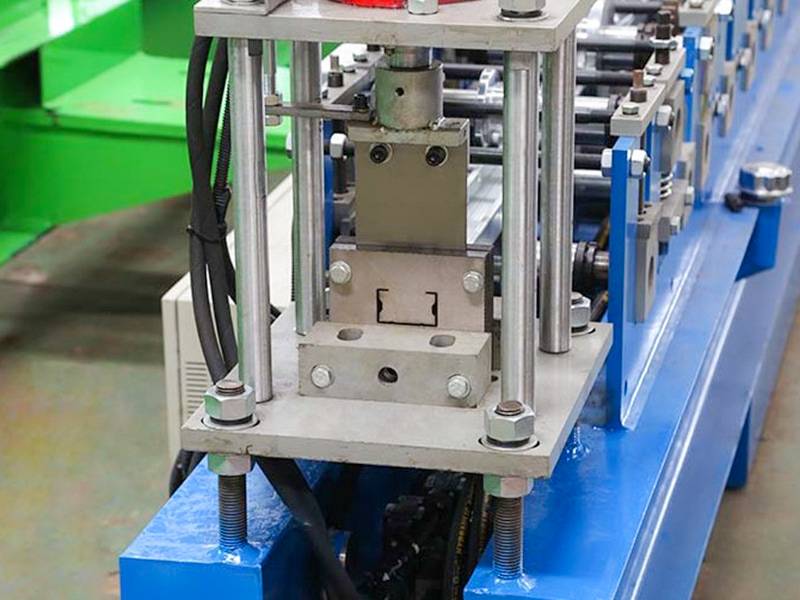

| Cut-Off-Modus | Hydraulische Abschaltung | Die Motorleistung der Hydraulikstation beträgt 22 kW |
| Stanzmodus | Stanzgerät | |
| Abwickler | 5-Tonnen-Ladung mit Ladeplattform | Die Motorleistung der Hydraulikstation beträgt 2,2 kW |
| Kontrollsystem | Siemens/Schneider-SPS | |
| Hydrauliksystem | Marke BeiJin Huade | |
| Gesamtlänge der Produktionslinie | Etwa 28 Meter | |
| Gewicht der Ausrüstung | Ungefähr 8 Tonnen | |
| Dicke des Rohmaterials | 1,0–2,0 mm | Q235 verzinkte Spule |
| Produktionsgeschwindigkeit | 156~20 m/min | |
